Thursday, August 27, 2015

Ketam Kayu Lama: From Smoothing To Chamfering Plane - Part 2



Kita 'fast forward' akan ceritanya melalui gambar.  Ada sebahagian proses membuat 'runners' (ataupun guides) untuk chamfer plane ini tidak sempat dirakam untuk ditunjukkan, harap maaf.



Tidak semestinya menggunakan band saw.
Boleh gunakan ketam biasa untuk mengetam runners dijadikan 45 darjah(seperti saya pertama kali membuat homemade chamfer plane dahulu.)



Selesai dibelah kemudian...



...sambungkan kembali dengan glu PVA dialas dengan surat khabar untuk mengelakkan ia melekat umpama menyambungkan papan.

Hari berikutnya(atau hari lain yang kita ada kelapangan masa) boleh lah dibuat seperti diatas.


Belahkan kembali: ...gunakan pahat dan penukul


(adjustable runner cum depth stop)
Almost there: Setelah dilakukan sedikit 'scraping' dan amplas, skru.


Coba: Tarik boleh, serut ke hadapan pun boleh juga.. Ikut citarasa



Sebahagian hasil chamfering sisi kayu/papan.
Untuk 'chamfering' lebih lebar, ubah posisi 'adjustable' runner.





Another Conversion: 10" Wooden Chamfer Plane
Main Reason For Conversion: Cracked!


Kerja Ringan: Jadikan ianya 'chamfer plane' 10"

Sebahagiannya diubah pinda daripada pelan asal.



Bersambung cerita lain pula.. di lain masa, insyaAllah.


-- --

http://ipohview.blogspot.com/2015/08/ketam-kayu-lama-from-smoothing-to.html













http://ipohview.blogspot.my/2013/04/old-hkstyle-groove-plane-restored.html

Ceritha sebelumnya.
http://ipohview.blogspot.my/2016/05/hadiah-kechil-coffee-table-yang-belum.html



http://ipohview.blogspot.com/2015/07/small-trestle-table-finalebiar-kecil.html

http://ipohview.blogspot.com/2014/05/nightstand-retro-at-last.html


Next .. Reupholster-Part 2: The Not So Good, The Bad, The Ugly. Klik di sini  >>

http://ipohview.blogspot.com/2015/07/kusyen-kerusi-daripada-melendutkepada.html



http://ipohview.blogspot.com/2015/04/meranti-kitchen-cabinet-part-4-cabinet.html

http://ipohview.blogspot.com/2015/06/meranti-kitchen-cabinet-finale-lachi.html

http://ipohview.blogspot.my/2015/12/kabinet-dapur-lama-tambahbaik-jimat.html


http://ipohview.blogspot.com/2013/11/wooden-chamfer-plane-2-making-dowels.html


http://ipohview.blogspot.com/2015/05/ketam-kayu-manual-cara-memasangnya.html

Monday, August 17, 2015

Ketam Kayu Lama: From Smoothing To Chamfering Plane - Part 1

Ketam Kayu Manual Lama

Jika ada ketam lama yang jarang digunapakai sebagai 'smoothing plane' boleh juga kita 'convert' kegunaannya. Ubah kepada chamfer plane.

Mengetam sisi kayu mungkin lebih mudah dengan adanya 'chamfer plane' yang spesifik untuk kegunaannya.


Antara Contoh: Chamfer Plane 10"...!!!
..di Jepun mungkin ianya dipanggil Mentori Kanna

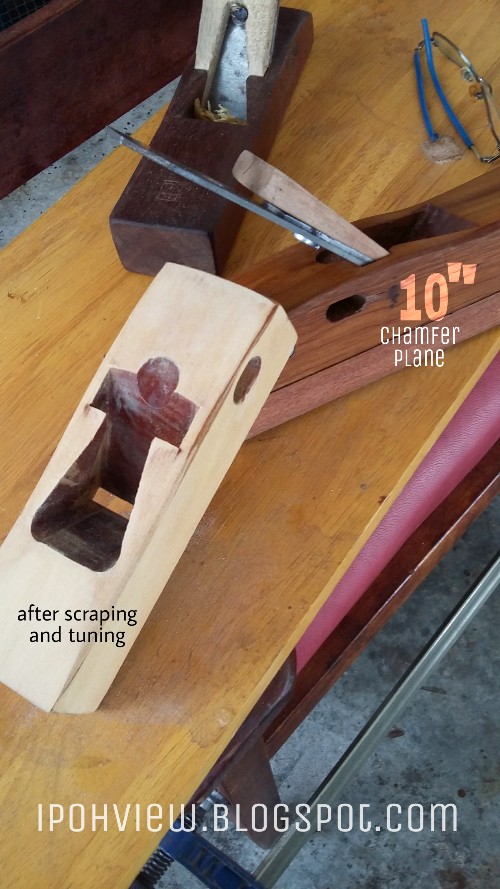

Setelah dilakukan sedikit 'tuning'

Berbagai cara: Salah satu kaedahnya


Tandakan

(From earlier conversion: 10" Smoothing Plane)
Nota: Lubang Untuk skru JCBC selari dengan 'barrel nut'

'Clampress': Usah diketuk barrel nut. 'clamp'kan perlahan-lahan

Test fit & error? : Bila ada masalah, kita ganti yang baru.


Chamfer Plane 7":  Smoothing Plane Conversion

bersambung bahagian seterusnya... membuat runner(s), insyaAllah.






-- --
